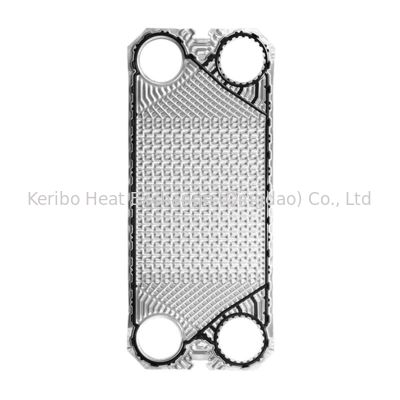

当社のSondexシリーズ0.5mm熱交換器プレートは、Sondex製ガスケット付きプレート式熱交換器（PHE）全機種に対応する、精密に設計された100%互換性のある交換用スペアパーツです。プレミアム鋼材と特殊合金を使用し、厳格な0.5mm厚さ公差管理と最適化されたヘリンボーン波形構造により、業界をリードする伝熱効率、優れた耐食性、長期にわたる安定したシール性能を発揮します。Sondex製熱交換器プレートの理想的なコスト効率の高い交換ソリューションであり、世界中のHVAC、食品・飲料、化学、石油化学、電力、海洋、産業用熱交換システムで広く使用されています。
主要製品の特徴と技術的利点
1. オリジナルSondexプレートとの100%完全互換性
- 全てのプレートは、オリジナルSondex公式図面と純正プレートの高精度3Dレーザースキャンデータに基づき1:1で成形されており、寸法、波形構造、ポートサイズ、位置決め穴、シール溝のデザインは完全に一致しています。
- オリジナルのSondex熱交換器フレーム、プレートアセンブリ、締め付けパラメータへの一切の改造なしに直接取り付け可能で、設置リスクや機器の損傷を排除します。
- オリジナルのSondex熱交換器ガスケットと完全に互換性があり、圧力・温度の変動下でも内部漏れゼロと安定したシール性能を保証し、同じ熱交換器ユニット内でオリジナルSondexプレートと混用可能です。
2. 0.5mm高精度成形、究極の伝熱効率
- 国際的に有名な製鋼所から供給される高精度冷延鋼帯を使用し、0.5mm鋼板に±0.02mmの厳格な厚さ公差管理を行い、プレート全面にわたる均一な壁厚と一貫した伝熱性能を保証します。
- 最適化された30°（ソフトプレート、低圧力損失）/ 60°（ハードプレート、高伝熱）ヘリンボーン波形デザインは、低流速で媒体に高い乱流を発生させ、伝熱係数を最大化し、熱交換のデッドゾーンを排除し、一般的な交換用プレートと比較して伝熱効率を3-5%向上させます。
- 0.5mmの超薄型設計は熱抵抗を最小限に抑え、伝熱性能をさらに向上させ、プレートアセンブリの重量を軽減し、高効率・コンパクトな熱交換システム要件に適しています。
3. 完全な準拠材料、複雑な作業条件への適応性
- ASTM、EN、ASME国際規格に厳密に準拠した完全な材料オプションを提供し、Sondex熱交換器の一般的なおよび過酷な作業条件をすべてカバーします。
- 全ての材料は第三者機関による権威ある材料組成試験および耐食性試験に合格しており、完全なミルテスト証明書（MTC EN 10204 3.1）が付随し、材料のトレーサビリティを確保します。
4. 厳格な成形・品質管理プロセス、長寿命
- 12,000トンの高精度CNC油圧プレス加工を採用し、二次延伸なしの一回成形により、内部応力集中や材料疲労を回避し、各プレートの波形深さと平坦度の一貫性を保証します。
- 各プレートは、原材料受入検査、量産前の金型精度検証、プレス後の100%寸法全数検査、水圧試験、浸透探傷検査、最終工場検査の6つの厳格な検査手順を経て製造されます。
- 圧力衝撃、熱サイクル、腐食に対する優れた耐性を持ち、プレートの寿命を効果的に延長し、交換頻度と設備停止損失を削減します。
5. 最適化された流体設計、低流動抵抗・省エネルギー
- 最適化された流路設計により、プレート全面にわたる媒体の均一な分布を確保し、流動デッドゾーンや局所的なスケール付着を排除し、システム圧力損失を低減し、ポンプの運転電力を削減することで、省エネルギー・省資源化を実現します。
- 防スケール構造設計により、プレート表面への不純物やスケールの付着を低減し、熱交換器の洗浄サイクルを延長し、メンテナンスコストを削減します。
材料選択ガイド（0.5mm厚さ標準）
| 材質グレード |
規格準拠 |
主要性能・耐食性 |
代表的な適用シナリオ |
| AISI 304 ステンレス鋼 |
ASTM A240, EN 10088 |
優れた大気腐食耐性、良好な成形性、清浄な水および弱酸化性媒体での安定した性能 |
HVAC、地域暖房、清浄水循環、一般産業用冷却/加熱、クローズドループ水システム |
| AISI 316L ステンレス鋼 |
ASTM A240, EN 10088 |
優れたピッチングおよび隙間腐食耐性、弱酸、塩化物、有機媒体に対する優れた耐性、粒界腐食を回避する超低炭素含有量 |
食品・飲料、乳製品、ビール醸造、製薬、海水淡水化前処理、弱腐食性化学プロセス |
| チタン Gr1/Gr2 |
ASTM B265 |
海水、ブライン、高塩化物媒体、酸化性酸に対する卓越した耐性、優れた強度対重量比 |
海水冷却、海洋・オフショアエンジニアリング、塩水処理、淡水化プラント、高塩化物作業条件 |
| Ti-Pd Gr7/Gr11 |
ASTM B265 |
純チタンをベースとした還元性酸および低pH媒体に対する耐食性の向上、高温塩化物環境での優れた隙間腐食耐性 |
化学処理、酸循環システム、過酷な高塩化物および低pH作業条件 |
| 254SMO スーパーオーステナイト系ステンレス鋼 |
ASTM A240 |
PREN ≥42、強酸、高濃度塩化物、過酷な腐食性媒体に対する優れた耐性 |
化学、石油化学、パルプ・製紙、排煙脱硫、強腐食性作業条件 |
| AISI 904L ステンレス鋼 |
ASTM A240 |
硫酸、リン酸、酢酸などの強還元性酸に対する優れた耐性、超低炭素含有量、良好な溶接性 |
化学処理、酸貯蔵・輸送、製薬、高腐食性産業プロセス |
| ハステロイ C276 |
ASTM B575 |
強酸化性/還元性酸、有機溶剤、高温腐食性媒体に対する卓越した耐性、優れた応力腐食割れ耐性 |
石油化学、ファインケミカル、酸製造、極めて過酷な腐食性作業条件 |
互換性のあるSondex熱交換器シリーズとモデル
当社の0.5mm Sondex熱交換器プレートは、以下を含むがこれらに限定されない、Sondex製ガスケット付きプレート式熱交換器モデル全機種と完全に互換性があります。
- Sシリーズ: S7, S8, S14, S15, S19, S20, S21, S30, S35, S37, S41, S42, S50, S62, S65, S80, S85, S100, S121, S130, S188, S200
- SFシリーズ: SF13, SF23, SF52, SF80, SF100, SF130, SF180, SF200, SF250
- Pシリーズ: P16, P26, P32, P36, P45, P55, P85, P105, P135, P170, P205, P260
- SLシリーズ: SL30, SL50, SL60, SL90, SL130, SL180, SL200
- SWシリーズ: SW10, SW16, SW25, SW35, SW50, SW60, SW80, SW100
- FPシリーズ: FP20, FP31, FP40, FP50, FP60, FP80, FP100, FP120, FP160, FP200, FP250, FP310
- FXシリーズ: FX12, FX20, FX30, FX40, FX50, FX65, FX80, FX100, FX120, FX150
- Nシリーズ: N25, N35, N50, N70, N100, N150, N200
標準技術仕様（0.5mm厚さ）
| 技術パラメータ |
標準仕様 |
カスタマイズサポート |
| 標準プレート厚さ |
0.5mm |
0.4mm / 0.6mm / 0.7mm / 0.8mm / 1.0mm カスタマイズ可能 |
| 厚さ公差 |
±0.02mm |
要求に応じてカスタムタイト公差が可能 |
| 波形角度 |
30°（低圧力損失） / 60°（高伝熱） |
混合角度デザイン カスタマイズ可能 |
| 設計圧力 |
最大2.5MPa（標準） |
カスタム強化モデルは最大4.0MPa |
| 設計温度 |
-30℃～+200℃（対応するガスケット材料と組み合わせて） |
カスタム温度範囲あり |
| 単板熱伝達面積 |
0.04m² - 2.8m²（特定のSondexモデルと組み合わせて） |
カスタムサイズ・伝熱面積対応 |
| 材料準拠 |
ASTM, EN, ASME 国際規格 |
完全な材料証明書（MTC 3.1）を提供 |
| 表面処理 |
酸洗・不動態化（標準） |
食品・医薬品用途向け電解研磨 カスタマイズ可能 |
| 設置適合性 |
オリジナルSondexガスケット・フレームと完全に互換性あり |
カスタム位置決め・シール構造対応 |
主な適用シナリオ
- HVAC・地域エネルギー: 中央暖房・冷房システム、冷水循環、ヒートポンプシステム、地域エネルギーステーション、産業廃熱回収
- 食品・飲料・医薬品: 牛乳殺菌、ビール醸造、ジュース濃縮、CIP洗浄システム、医薬品無菌熱交換、衛生プロセス加熱・冷却
- 化学・石油化学: 酸・アルカリ循環、溶剤冷却・加熱、石油化学プロセス熱交換、排煙脱硫、耐食性作業条件
- 電力・エネルギー: 発電所冷却システム、再生可能エネルギー熱交換、ボイラー給水加熱、産業廃熱回収
- 海洋・オフショア: 海水冷却、エンジンジャケット水冷却、オフショアプラットフォーム熱交換システム、船舶用HVAC・プロセスシステム
- パルプ・製紙: 黒液加熱・冷却、パルプ処理、白水循環システム
- 一般産業: 機械冷却、潤滑油冷却、水処理、産業プロセス加熱・冷却、クローズドループ冷却システム
当社を選ぶ理由
1. プロフェッショナルなSondex熱交換器専門知識、100%互換性保証
プレート式熱交換器スペアパーツ分野で18年以上の研究開発・生産経験を持ち、Sondexシリーズ製品に特化した専門技術チームを有しています。Sondex全シリーズのプレート図面の完全なデジタルライブラリを備え、全ての製品はオリジナル仕様に厳密に従って製造されています。オリジナルSondexプレートとの100%互換性を保証し、設置リスクゼロ、性能低下ゼロを実現します。
2. 業界をリードする0.5mm高精度生産技術
12,000トンの高精度CNC油圧プレス装置、3Dレーザースキャン測定器、および専門的な試験装置一式を導入し、0.5mm超薄型プレートの厳格な±0.02mm厚さ公差管理を実現しています。当社のワンタイム精密プレス加工は、均一な波形成形、内部応力集中なし、各プレートの一貫した伝熱性能を保証し、オリジナルSondex製品と同等の性能レベルに達します。
3. 全工程品質管理システム、国際規格準拠
ISO 9001、ISO 14001、ASME規格に準拠した厳格な品質管理システムを構築し、原材料受入から完成品出荷まで完全なトレーサビリティを確保しています。全ての原材料は国際的に有名な製鋼所から調達され、完全なミルテスト証明書が付随します。各ロットの製品は、厳格な水圧試験、浸透探傷検査、寸法全数検査を経て、各製品がオリジナルSondexプレートの性能基準を満たすかそれを超えることを保証します。
4. 包括的な材料・モデルカバー、ワンストップソリューション
標準的な304/316Lステンレス鋼からチタン、スーパーオーステナイト系ステンレス鋼、ハステロイ特殊合金まで、Sondex熱交換器プレートの一般的および特殊な材料オプションをすべてカバーし、市場に出回っているほぼ全てのSondexプレート式熱交換器モデルと互換性があります。対応するガスケット、完全なプレートバンドル交換キット、設置ガイダンス、メンテナンス技術サポートを提供し、Sondex熱交換器のメンテナンスと交換のためのワンストップソリューションを提供します。
5. グローバルサプライチェーンと迅速な納期能力
完全なグローバルサプライチェーンシステムを備え、標準的なSondexモデルと一般的な材料の在庫を豊富に有しており、サンプルおよびバルク注文の迅速な納品を保証します。安定した協力物流チャネルを持ち、ヨーロッパ、北米、東南アジア、中東、南米を含む60カ国以上に輸出しており、緊急の調達ニーズに対応するためのドアツードア配送サービスを提供できます。
6. プロフェッショナルな技術サポートとカスタマイズサービス
当社の専門技術チームは、24時間年中無休のオンラインサービスを提供し、材料選択、モデルマッチング、設置、メンテナンスなどの技術的な問題に迅速に対応できます。お客様固有の作業条件、媒体パラメータ、熱交換要件に応じて、カスタムプレート厚さ、波形角度、材料、表面処理を含むカスタマイズされたソリューションを提供し、お客様のパーソナライズされたニーズを満たします。
7. コスト効率の高いソリューション、総所有コストの削減
当社のSondexシリーズプレートは、オリジナルSondex製品と同等の性能と寿命を持ちながら、価格はオリジナルの35-60%に過ぎず、熱交換器のメンテナンスおよび交換コストを大幅に削減します。同時に、当社の高精度成形と防スケール設計は、プレートの寿命と洗浄サイクルを延長し、設備停止とメンテナンスの頻度を削減し、製品ライフサイクル全体での総所有コストをさらに削減します。
よくある質問
1. 当社の0.5mm Sondex熱交換器プレートは、オリジナルSondexプレートと完全に互換性がありますか？
はい。当社のSondexシリーズプレートはすべて、オリジナルSondex公式図面と純正プレートの高精度3Dスキャンデータに基づき1:1で製造されており、寸法、波形構造、ポートサイズ、位置決め設計、シール溝は完全に一致しています。Sondexプレート式熱交換器に改造なしで直接取り付けることができ、オリジナルSondexガスケット、フレーム、組み立てパラメータと完全に互換性があり、同じユニット内でオリジナルSondexプレートと混用可能です。
2. 0.5mm厚さプレートと他の厚さオプションとの違いは何ですか？
0.5mm超薄型プレートは熱抵抗が低く、熱交換器の伝熱係数を大幅に向上させ、同じ伝熱面積でより高い熱交換効率を達成できます。同時に、0.5mmプレートは軽量であり、熱交換器フレームの全体的な負荷を軽減し、高効率・コンパクトな熱交換システムにより適しています。また、異なる圧力および過酷な作業条件のニーズに対応するために、0.4mm～1.0mmの厚さオプションも提供しています。
3. Sondex熱交換器プレートにはどのような材料オプションがありますか？
ASTM、EN、ASME国際規格に厳密に準拠した、標準的なAISI 304、AISI 316Lステンレス鋼、チタンGr1/Gr2、Ti-Pd Gr7/Gr11、254SMO、AISI 904L、ハステロイC276、その他の特殊合金材料を含む、完全な材料オプションを提供しています。全ての材料には、オリジナルのミルテスト証明書（MTC EN 10204 3.1）と第三者機関の材料検査レポートが付随します。
4. 最低注文数量（MOQ）とリードタイムは？
MOQは1個からで、大量購入前のテストと検証のためのサンプル注文を完全にサポートしています。標準的なSondexモデルと一般的な材料（304/316L）の場合、サンプルリードタイムは3-5営業日、バルク注文リードタイムは7-15営業日です。特殊材料およびカスタムモデルの場合、リードタイムは特定の要件に応じて確認されます。
5. プレートに対してどのような品質管理と試験を実施していますか？
厳格な全工程品質管理システムを備えており、各プレートは6つの主要な検査手順を経て製造されます：
- 原材料受入検査（材料組成、機械的特性、厚さ公差）
- 各生産前の金型精度検証
- プレス後の100%寸法全数検査（寸法公差、波形深さ、平坦度）
- 水圧試験（設計圧力の1.25倍、30分保持、漏れなし）
- 浸透探傷検査（微細な亀裂や成形欠陥の確認）
- 出荷前の最終工場検査
全ての製品はISO 9001認証を取得しており、各出荷時に完全な品質検査レポートを提供します。
6. Sondex熱交換器プレートに品質保証はありますか？
はい。推奨される材料選択と設計パラメータに従って通常の運転条件下で使用された場合、全ての熱交換器プレートに対して18ヶ月の品質保証を提供します。保証期間中に、非人間的要因による漏れ、材料欠陥、成形不良などの品質問題が発生した場合は、実際の状況に応じて無償交換または相当の補償を提供します。
7. 非標準のSondexモデル用のカスタムプレートを提供できますか？
はい。完全なOEMおよびODMカスタムサービスをサポートしています。オリジナルプレートの図面、現物サンプル、または完全な熱交換器モデルを提供いただければ、当社の専門的な研究開発および技術チームが金型設計、プレス生産、および完全な性能試験を完了し、カスタムプレートとSondex熱交換器との100%のマッチングを保証します。
8. Sondex熱交換器用の対応するガスケットも提供していますか？
はい。全てのSondex熱交換器モデルに対応する、EPDM、NBR、HNBR、FKM/Viton、食品グレードのガスケットを提供しており、当社のプレートと完全に適合します。熱交換器のメンテナンスと交換のために、プレート＋ガスケットの完全セットというワンストップソリューションを提供でき、調達コストとコミュニケーション時間を削減します。
